Quels sont les motifs de flux d'air dans les salles blanches?

Les salles blanches jouent souvent un rôle vital dans les environnements industriels, médicaux et de recherche modernes. Afin de garantir que les particules en suspension dans l'air, les micro-organismes et les contaminants sont efficacement contrôlés dans une salle propre , il est essentiel que les modèles de flux d'air soient conçus de manière appropriée. Alors, quels sont les modèles de flux d'air communs dans les salles blanches ? Quelles sont leurs caractéristiques?

1. Produits de flux d'air unidirectionnels (laminaires)

L'écoulement unidirectionnel, également connu sous le nom d'écoulement laminaire, est un motif dans lequel l'air se déroule en douceur dans une seule direction. L'air s'écoule généralement du haut de la zone propre au sol, retirant les particules de l'air. Ce mode est souvent utilisé dans des environnements avec des exigences de propreté extrêmement élevées, telles que les lignes de production de semi-conducteurs et des ateliers pharmaceutiques stériles.

Dans une salle d'écoulement unidirectionnelle, les FFU ( unités de filtration des ventilateurs ) sont souvent utilisées, selon lesquelles les FFU transmettent l'air extérieur à travers leurs propres ventilateurs intégrés et filtres HEPA, puis l'alimentent uniformément dans l'espace propre, garantissant que l'air continue de couler d'une manière unidirectionnelle, ce qui réduisait le risque de vortex et le risque de contamination dans des zones mortes.

2. Modèle de flux d'air non unidirectionnel

Le flux non unidirectionnel, également connu sous le nom de flux d'air turbulent, fait référence à la façon dont l'air circule à l'intérieur dans différentes directions et mouvements irréguliers. Il s'appuie sur le système de climatisation pour livrer de l'air uniformément dans la salle blanche, puis à travers les sorties d'air de retour. Cette méthode ne peut pas éliminer complètement les courants de Foucault, mais il peut contrôler les concentrations de particules intérieures dans les limites autorisées en augmentant le nombre de changements d'air.

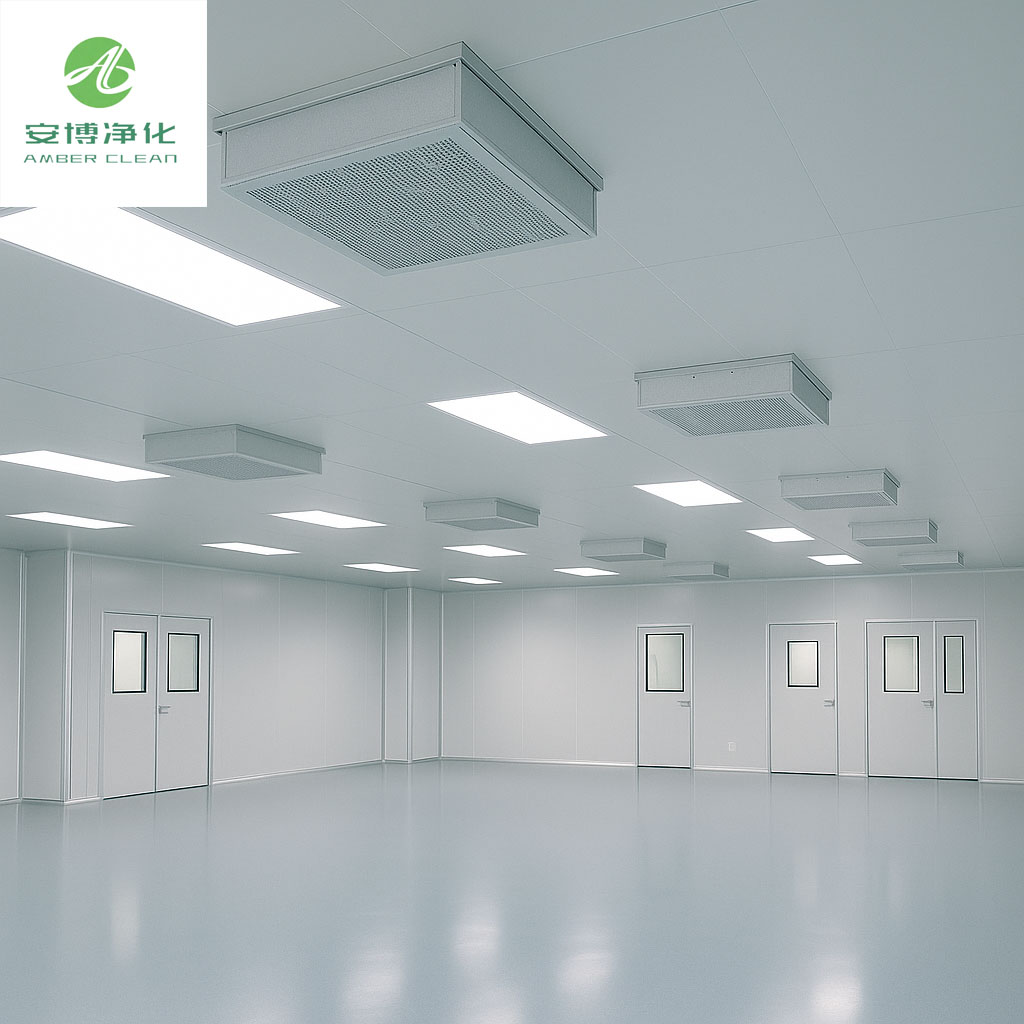

Dans ce type de motif de flux d'air, une boîte HEPA est souvent utilisée, qui est une boîte de filtre à haute efficacité installée à la fin du conduit d'alimentation en air dans la salle blanche pour re-remplir l'air à la fin du conduit d'alimentation pour garantir que l'air entrant dans la salle blanche atteint le niveau de propreté souhaité, tout en maintenant la stabilité du flux d'air dans la salle.

3. Modèle de flux d'air mixte

Le flux d'air hybride combine les caractéristiques du flux unidirectionnel et non unidirectionnel, généralement avec un flux unidirectionnel dans les zones critiques et un flux non unidirectionnel dans les zones périphériques. Cela garantit la propreté des zones d'exploitation principales tout en maintenant la flexibilité et l'économie de l'espace globales.

4. Comment choisir le bon motif de flux d'air?

Lorsque vous choisissez un schéma de flux d'air en salle blanche, il est nécessaire de prendre en compte divers facteurs tels que le niveau de propreté, les scénarios d'utilisation, la disposition des équipements et les coûts d'exploitation. Par exemple:

• Un flux unidirectionnel ou un mode d'écoulement unidirectionnel partiel est recommandé pour une salle blanche de grande classe (comme ISO 5).

• Les salles blanches de niveau moyen et bas peuvent adopter un débit non unidirectionnel ou une conception de flux d'air mixte.

Ainsi, selon différentes exigences du projet, la planification scientifique et raisonnable du modèle de flux d'air en salle blanche, afin d'atteindre un contrôle propre efficace, stable et économique.
