Où sont les unités de filtre de ventilateur (FFUS) adaptées à une utilisation?

Une unité de filtre de ventilateur est un dispositif de purification d'air de fin de ligne modulaire avec une unité d'alimentation intégrée qui effectue une filtration. Le ventilateur s'inspire de l'air pour être purifié du haut de l'unité, qui est ensuite filtré à travers le filtre et réparti uniformément à travers la sortie, répondant ainsi aux exigences de qualité de l'air des salles propres.

Les unités de filtrage des ventilateurs FFU sont largement utilisées dans les chambres propres, les bancs propres, les lignes de production propres, les salles propres modulaires et d'autres emplacements, ainsi que dans les semi-conducteurs, l'électronique, les lignes de production d'affichage plat et d'autres emplacements avec des exigences strictes pour contrôler les contaminants aériens.

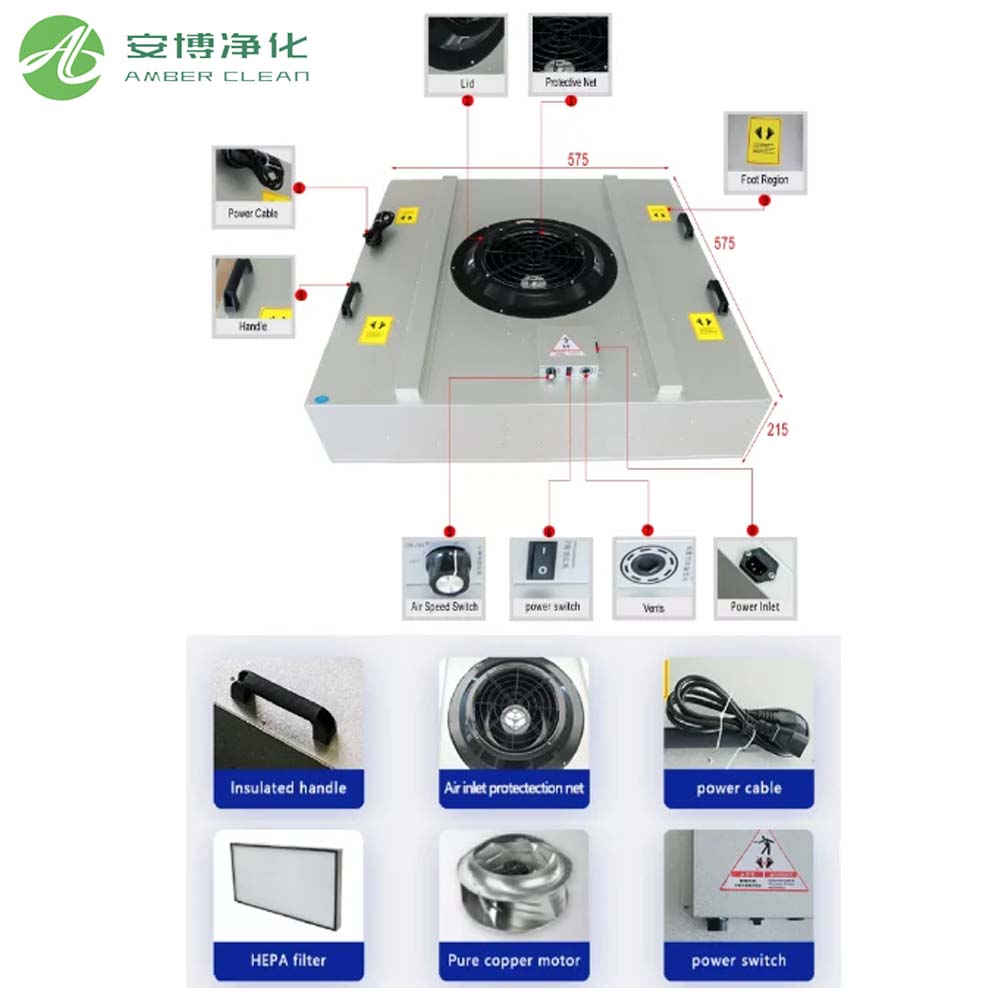

Composants d'un FFU

Une unité de filtrage du ventilateur HEPA se compose généralement d'un ventilateur centrifuge, d'un filtre filtre (filtre à air à particules à haute efficacité (HEPA) ou d'un filtre d'air ultra-bas (ULPA)), d'un boîtier, d'un contrôleur et d'autres composants.

Logement

Le boîtier est principalement composé de matériaux tels que de l'acier roulé à froid avec de la peinture au four, de l'acier inoxydable et de l'acier enrobé d'aluminium-zinc. Différents matériaux sont sélectionnés en fonction de l'environnement d'application spécifique. Le boîtier se présente en deux formes: l'une avec un haut en pente, qui sert principalement à guider le flux d'air, facilitant la distribution lisse et uniforme de l'air entrant, et l'autre dans une forme de prisme rectangulaire, qui est esthétique et permet à l'air entrant d'entrer en contact avec la surface du filtre sur la plus grande zone possible.

Filtre à efficacité grossière

Le filtre grossier est principalement conçu pour empêcher les débris générés pendant la construction, l'entretien ou d'autres activités de nuire au filtre à haute efficacité. Il est généralement composé de fibres de polyuréthane lavables.

Fans

Les échanges de ventilateurs se présentent sous deux formes: les courbes en avant et en arrière. Les empreintes à fourgon avant améliorent l'écoulement radial de l'air, améliorant l'efficacité d'élimination de la poussière; Les traits en arrière en arrière réduisent la consommation d'énergie et minimisent le bruit.

Les filtres à haute efficacité à haute efficacité sont principalement utilisés pour capturer des particules allant de 0,1 à 0,5 µm de taille, ainsi que diverses particules en suspension.

Composants électroniques

Le contrôle de l'unité de filtre à ventilateur FFU peut être largement classé en contrôle multi-étapes, contrôle sans étape, réglage continu et contrôle de l'ordinateur. Ces systèmes permettent également un contrôle unique, un contrôle multi-unités, un contrôle de zone, des alarmes de défaut et des fonctions d'enregistrement historiques.

Pendant le fonctionnement, le ventilateur tire l'air du haut du FFU et le filtre à travers un filtre grossier et un filtre à haute efficacité à l'aide d'un conduit d'air unique.

L'air propre filtré est uniformément déchargé sur toute la surface de sortie à une vitesse de vent de 0,45 m / s ± 20%. Les paramètres de conception clé comprennent: la vitesse du vent de surface, la consommation d'énergie, l'uniformité de la vitesse du vent, la pression statique externe, la pression statique totale, le bruit, le taux de vibration, etc.

Classification FFU

Les FFU sont classées dans les principaux types suivants en fonction des différences dans le matériau de l'enceinte, le type de moteur, la méthode de contrôle, la pression statique de l'unité et l'efficacité du filtre:

Les FFU sont classées par un matériau en enclos dans des plaques en acier à revêtement standard (y compris galvanisé, enduit en aluminium-zinc et revêtu de poudre) (code G), plaques en acier inoxydable (code S), plaques en aluminium (plaques en alliage en aluminium) (code A) et autres matériaux (code O).

Sur la base du type de moteur, ils sont divisés en moteurs AC et moteurs CC sans balais. Les moteurs AC monophasés sont désignés comme A1, les moteurs AC triphasés sous forme A3 et les moteurs CC sans balais sous forme d'EC. Sur la base de la méthode de contrôle, ils sont divisés en unités à condition unique (désignées en S) et en unités de contrôle multi-conditions (désignées par M).

Sur la base de la pression statique unitaire, ils sont classés en type de pression statique standard (désignation) et type de pression statique élevé (désignation H). Sur la base de l'efficacité du filtre, ils sont classés en filtres à haute efficacité (désignation H) et en filtres à ultra-haut-efficacité (désignation U). Si l'entrée de l'unité est équipée d'un préfiltre d'efficacité grossier, il est désigné comme P.

Fonctionnalités FFU

• Flexibilité

• Petite empreinte

• Rentable

• Flux d'air uniforme et stable

• Scellement de pression négative

Par conséquent, les unités de filtrage des ventilateurs FFU conviennent à une utilisation dans les salles propres médicales, les semi-conducteurs, l'électronique et les lignes de production de panneaux plats.
